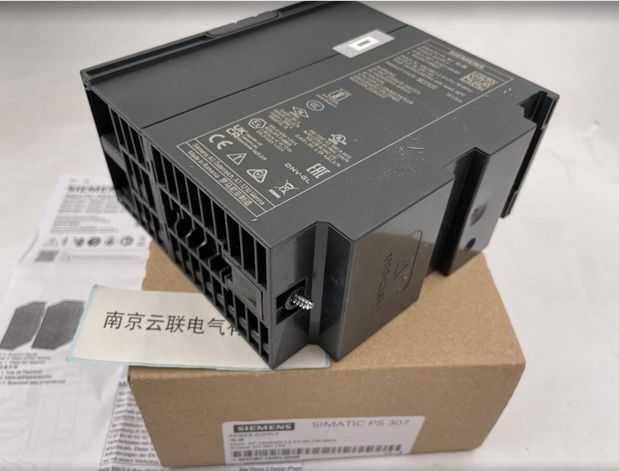

SIMATIC 西門子PS307電源模塊

SIMATIC 西門子PS307電源模塊

單元為S7-300/ET 200M提供電源，將120/230伏交流電壓轉變到所需要的24伏直流工作電壓輸出電流2A\5A\10A。S7-300需要24伏直流電源。PS 307負載電源模塊將120 或230伏交流電壓轉變?yōu)?4伏直流工作電壓。24伏直流電源用來為SIMATIC S7-300和傳感器及執行元件供電

概述

用于S7-300/ET 200M的負載電源

用于將市電電壓轉換為所需的24VDC工作電壓

輸出電流為 2A、5A 或 10A

應用

S7-300/ET 200M 需要 24V DC 電源。

SITOP 負載電源把 120/230 VAC 線路電壓轉換到所需的 24 VDC 工作電壓。

這些模塊可利用外部電壓為S7-300/ET200M以及傳感器和執行器供電。

久經驗證的SIMATIC S7-300電源，既可以與PS-CPU連接，也可以卡裝到S7母排上。

設計

負載電源模塊安裝在 CPU/IM 361/IM153（插槽1）左邊的 DIN 導軌上。

通過所提供的電源連接器連接到 CPU/IM 361/IM153 上。

該模板的前面板包括：

輸出電壓指示燈:

一個 LED 顯示 24 VDC 輸出電壓。

線路電壓選擇開關:

可以通過帶保護罩的開關選擇輸入電壓：120 VAC 或 230 VAC。

24 VDC 輸出電壓的 On/off 開關；

前面板上通過蓋板保護的還有：

接線端子:

這些端子用于連接輸入電壓電纜、輸出電壓電纜和接地導線。

負載電源也可安裝在 35 mm 的標準導軌上（EN 50 022）

SIMATIC Siemens PS307 power module

Yunlian Electric Technical Service Consulting Quotation [email protected]

The unit provides power for S7-300/ET 200M, converting 120/230V AC voltage to the required 24V DC working voltage and outputting a current of 2A 5A 10A. The S7-300 requires a 24 volt DC power supply. The PS 307 load power module converts 120 or 230 V AC voltage into 24 V DC operating voltage. 24 volt DC power supply is used to power SIMATIC S7-300, sensors, and actuators

summary

Load power supply for S7-300/ET 200M

Used to convert the mains voltage into the required 24VDC working voltage

The output current is 2A, 5A, or 10A

application

The S7-300/ET 200M requires a 24V DC power supply.

The SITOP load power supply converts the 120/230 VAC line voltage to the required 24 VDC working voltage.

These modules can utilize external voltage to power S7-300/ET200M, as well as sensors and actuators.

The proven SIMATIC S7-300 power supply can be connected to the PS-CPU or installed on the S7 bus.

design

The load power module is installed on the DIN rail on the left side of CPU/IM 361/IM153 (slot 1).

Connect to CPU/IM 361/IM153 through the provided power connector.

The front panel of this template includes:

Output voltage indicator light:

An LED displays the 24 VDC output voltage.

Line voltage selection switch:
