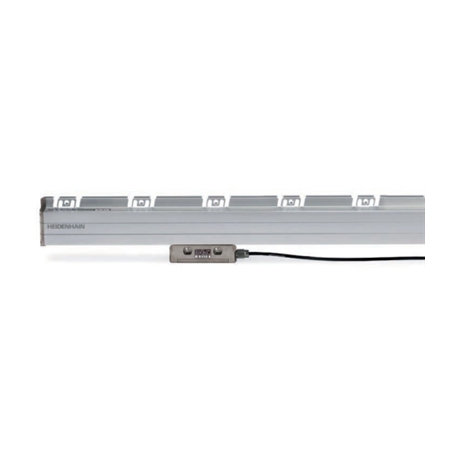

海德漢heidenhain 光柵尺LS 100系列 LS 187 LS 177

測量基準

線性膨脹系數

DIADUR玻璃光柵，柵距20 μm

Ttherm ? 8 x 10–6 K–1

精度等級*

± 5 μm；± 3 μm

測量長度ML*

單位mm

140 240 340 440 540 640 740 840 940 1040 1140 1240 1340 1440

1540 1640 1740 1840 2040 2240 2440 2640 2840 3040

參考點* LS 1x7 LS 1x7 C

每50 mm可用磁條選擇，標準設置：中間位置1個參考點距離編碼

接口

? 1 VPP

? TTL

內部細分倍數* 信號周期

–

20 μm

5倍

–

10倍

–

20倍

–

診斷接口

模擬

–

截止頻率 –3 dB

? 160 kHz

–

–

–

掃描頻率* 邊緣間距a

–

100 kHz

? 0.5 μs

50 kHz

? 1 μs

100 kHz

? 0.25 μs

50 kHz

? 0.5 μs

25 kHz

? 1 μs

50 kHz

? 0.25 μs

25 kHz

? 0.5 μs

測量步距

取決于細分倍率

1 μm1)

0.5 μm1)

0.25 μm1)

電氣連接

連接安裝塊的單獨適配電纜（1 m/3 m/6 m/9 m）

電纜長度2)

? 150 m

? 100 m

空載供電電壓

DC 5 V ±0.25 V/< 120 mA

DC 5 V ±0.25 V/< 140 mA

運動速度

? 120 m/min

? 120

m/min

? 60 m/min

? 120

m/min

? 60 m/min

? 30 m/min

? 60 m/min

? 30 m/min

所需的運動力

? 4 N

振動55 Hz至2000 Hz

沖擊11 ms

加速度

? 200 m/s2 （EN 60 068-2-6）

? 400 m/s2（EN 60 068-2-27）

沿測量方向? 60 m/s2

工作溫度

0 °C至50 °C

防護等級EN 60 529

如果安裝符合安裝說明和安裝信息的要求為IP 53

如果接入DA 400的壓縮空氣為IP 64

重量

0.4 kg + 2.3 kg/m測量長度
