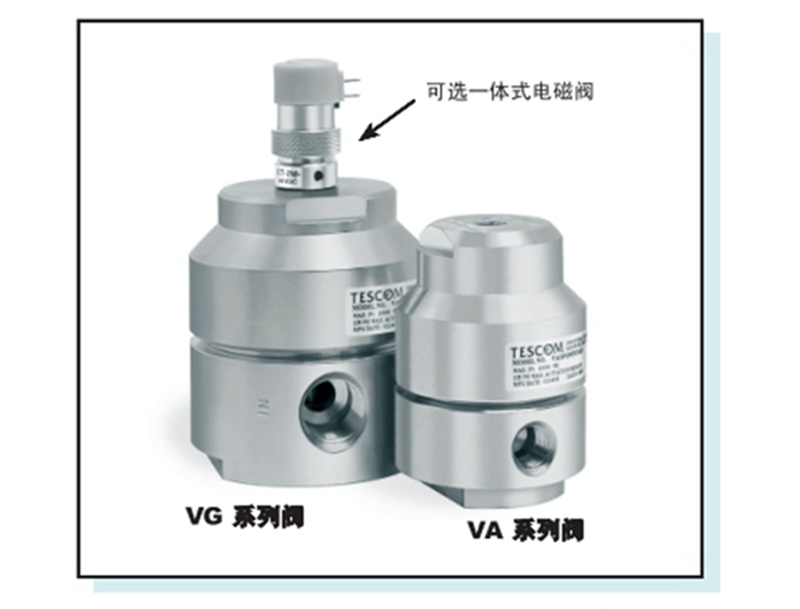

TESCOM氣控閥VA和VG

TESCOM氣控閥VA和VG
VA / VG 最大控制壓力 3500, 6000, 10,000 PSIG
活塞驅動 / 常開或常閉
VA/VG 系列
技術規格
? 工作參數
壓力等級根據 ANSI/ASME B31.3標準
最大工作壓力. . . . . . . . . 3500, 6000, 10,000 PSIG
設計試驗壓力. . . . . . . . . . . . . . 150% 最大額定壓力
泄漏. . . . . . . . . . . . . . . . . . . . . . . . . . . 無氣體泄漏
工作環境溫度. . . . . . . . . . . . . . . -40° F 至 +250° F
(-40° C 至 +121° C)
額定流量：
VA 系列閥 . . . . . . . . . . . . . . . . . . . . . . . C v = .75
VG 系列閥 . . . . . . . . . . . . . . . . . . . . . . . C v = 2.0
低作用壓力范圍. . . . . . . . . . . . . . . . 30 - 60 PSIG
最大作用壓力：
VA 系列閥 . . . . . . . . . . . . . . . . . . . . . . . 125 PSIG
VG 系列閥 . . . . . . . . . . . . . . . . . . . . . . . 150 PSIG
80 PSIG 壓力作用時間：
VA 系列閥 . . . . . . . . . . . . . . . . . . . . . . . . 50 毫秒
VG 系列閥 . . . . . . . . . . . . . . . . . . . . . . . . 75 毫秒
? 接觸介質的材料
閥體. . . . . . . . . . . . . . . . . . . . . . 黃銅，316 不銹鋼
閥座. . . . . . . . . . . . . . . . . . . . CTFE (三氟氯乙烯),
Tefzel ? ETFE, Vespel ? , PEEK
閥桿. . . . . . . . . . . . . . . . . . . . . . . . . . . 17-4 不銹鋼
O 型圈. . . . . . . . . . . . . . . . . . . . 丁晴橡膠, Kalrez ? ,
Viton ? , E.P. (乙丙橡膠), 聚氨脂
備用密封圈 . . . . . . . . . . . . . . . . . . . . Teflon ? , CTFE
閥內部件 . . . . . . . . . . . . . . . . . . . 316 不銹鋼，黃銅
有關其他材料及改動，請向工廠咨詢。
? 清潔 . . . . . . . . . . . . . . CGA 4.1 及 ASTM G93
? 重量
VA 系列閥 . . . . . . . . . . . . . . (近似值) 3 磅 (1.49 kg)
VG 系列閥. . . . . . . . . . . . . . (近似值) 5 磅 (2.48 kg)
