ACL 2位3通直動式閥Direct Acting 類型：351

ACL 2位3通直動式閥Direct Acting 類型：351

類型: 351

類別: 3/2直接作用NO

描述

三通電磁閥常開控制

直接到快門以安裝電池說明

三通電磁閥常開控制

電池安裝用直接快i ]

構造

機身壓鑄鋁

黃銅導管

固定和移動芯AISI 430FR

AISI 302彈簧

密封體NBR-FPM-EPDM

特征數據

流體:空氣、中性氣體

環境溫度: -10°C至+80°C，具體取決于線圈

無論安裝位置如何

選項:化學鍍鎳的表面處理

用于潛在危險環境的線圈系列7

ATEX-EEx1I標準炸藥

帶防潮密封的線圈固定螺母

TYPE: 351

Category: 3/2 Direct Acting NO

Description

Elettrovalvola 3 vie normalmente aperta comando

diretto ad otturatore per montaggi in batteriaDESCRIZIONE

Elettrovalvola 3 vie normalmente aperta comando

diretto ad otturatore per montaggi in batteria

COSTRUZIONE

Corpo Alluminio pressofuso

Tubo guida Ottone

Nucleo fisso e mobile AISI 430FR

Molle AISI 302

Organi di tenuta NBR - FPM - EPDM

DATI CARATTERISTICI

Fluido: Aria, gas neutrali

Temperatura ambiente: da -10°C a +80°C in funzione della

bobina

Posizione di montaggio indifferente

OPZIONI: Trattamento superficiale di nichelatura chimica

Bobina serie 7 per ambienti potenzialmente

esplosivi a norme ATEX - EExmll

Dado fissaggio bobina con tenuta umidita

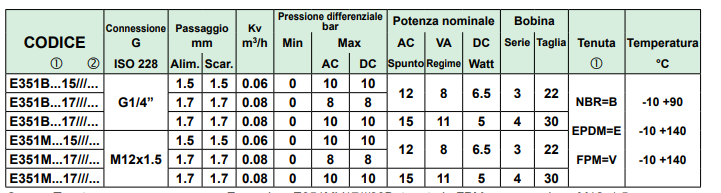

PE

PORT SIZE

ORIFICE

Kv

DIFFERENTIAL PRESSURE ΔP bar

NOMINAL POWER

COIL

SEAL

TEMPERATURE RANGE

mm

m3/h

MIN

MAX

AC-VA

DC

width

TYPE

1-2

2-3

AC

DC

INRUSH

HOLDING

W

°C

351

G 1/4 M12X1,5

1.5 1.7 1.7 1.5 1.7 1.7

1.5 1.7 1.7 1.5 1.7 1.7

0.06 0.08 0.08 0.06 0.08 0.08

0 0 0 0 0 0

10 8 10 10 8 10

10 8 10 10 8 10

12 12 15 12 12 15

8 8 11 8 8 11

6.5 6.5 5 6.5 6.5 5

22 22 30 22 22 30

3 3 4 3 3 4

NBR EPDM FPM

-10 +90 -10 +140 -10 +130
